Unsere Projekte.

Containerspreader

Vorrichtung für den Gepäckcontainertransport
Bereich:

Thema:

Sondermaschinenbau

Ausführungszeitraum:

8 Wochen

Beschreibung

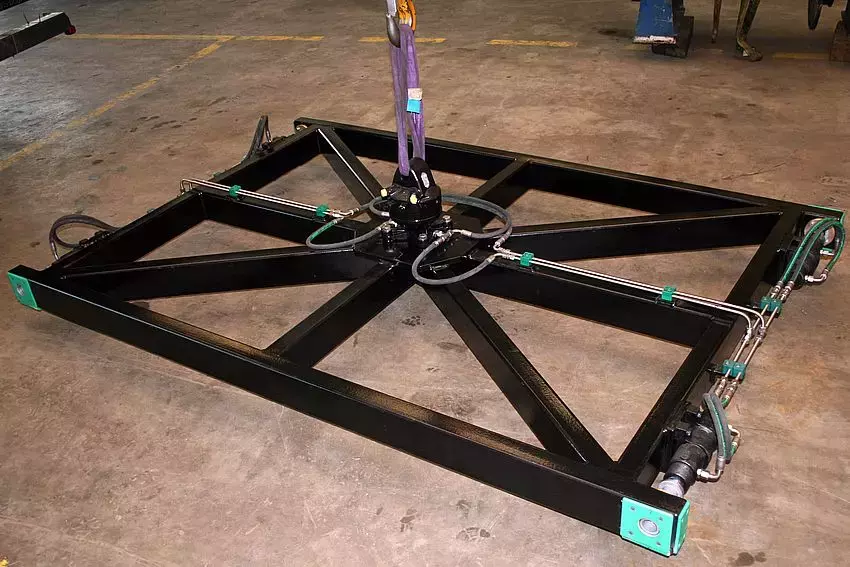

Für den Transport der Gepäckcontainer für die Fähre zwischen Harlesiel und Wangerooge waren zwei neue Greifvorrichtungen erforderlich.

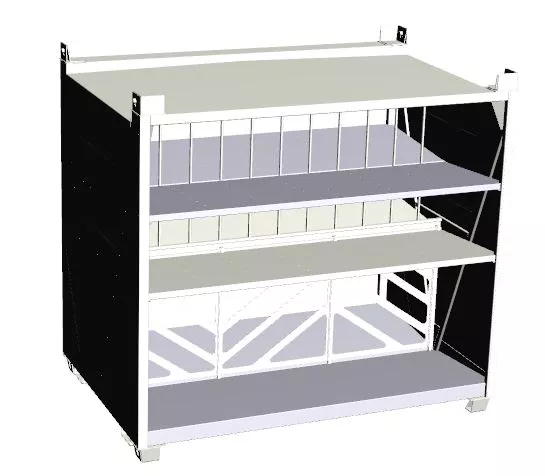

Ausgehend von der Zeichnungsvorgabe für die Gepäckcontainer galt es eine geeignete Greifvorrichtung zu entwickeln. Diese sollte vom Verladekran aus leicht in die Angriffspunkte einzufädeln und sicher zu arretieren sein.

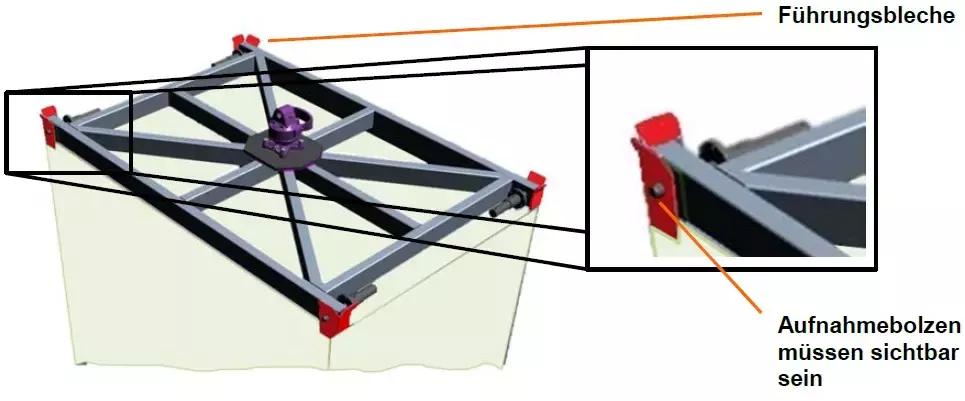

Ergänzend waren für die vorhandenen Gepäckcontainer Einführungsbleche so zu konstruieren, dass bestehende Seitenbleche der Container demontierbar blieben.

Die Lieferung erfolgte nach Maschinenrichtlinie, inkl. CE-Kennzeichnung, Risikobewertung, Bedienungs- und Wartungsanleitung.

Planung

Barghorn GmbH & Co. KG

Technische Daten

  • Länge: 2.400mm
  • Breite: 1.600mm
  • Tragkraft: 2.050 kg
  • Eigengewicht: 410 kg
  • 1 Stk. Hydraulischer Drehmotor
  • 4 Stk. Verriegelungszylinder
  • 250 bar Druck der Hydraulikanlage
  • Lebensdauer: 200.000 Lastarbeitsspiele

Kunde

Frieslandtechnik GmbH & Co. KG
Landeswarfen 9
26434 Wangerland

Referenzadresse

Fähranleger Fähre Wangerooge
26434 Wangerland

Projektverantwortlich

Stefan Koopmann
Abteilungsleiter Maschinenbau
04401 9808-22
s.koopmann@barghorn.de
